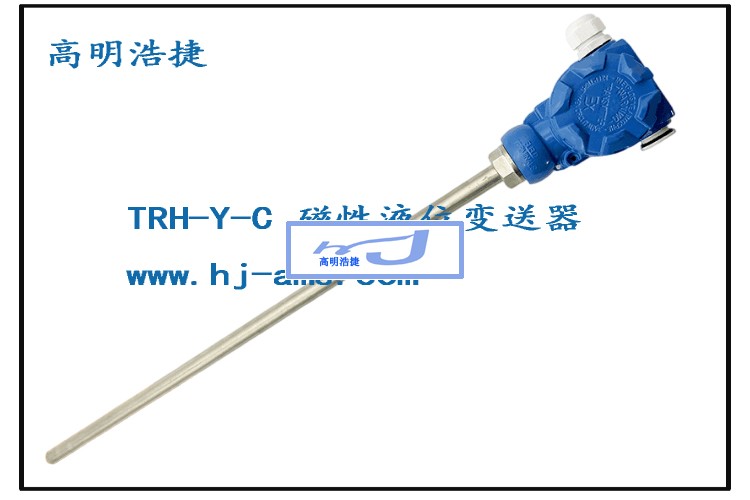

TRH-Y-C 磁性液位傳感器，液位計量儀器

技術參數與要求：

    測量范圍：300~8000MM

    輸出信號：4~20mA 數字信號，或無

    準確度:±10MM

    翻柱直徑：10mm

    工作壓力:≤2.5MPa（大于2.5MPa以上可另行設計）

   防腐型≤0.6MPa

   介質密度：≤0.45g/cM3

    工作溫度：-90℃~250℃（特殊要求可達450℃）

   介質粘度：≤0.4Pa·S,對于粘度大的介質或溫度低時易結晶的介質，可根 據用戶要求選用加熱型夾套式液位計。

   連接法蘭尺寸DN20、PN1.0（公制管）

    連接法蘭:采用化工部1998年最新頒布的HG20592-20635-97 法蘭標準若采用其他法蘭標準請?jiān)谟嗀洉r(shí)注明。

工作原理：

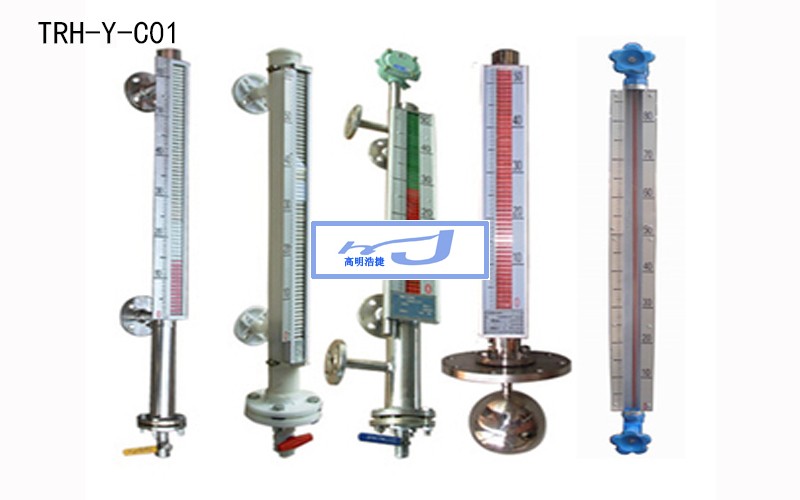

   主體管通過法蘭連接在儲液罐上，隨著容器內液位的上下變化，帶動含磁鋼的浮子上下移動，在全封閉的管中，只有浮子隨著液體上下移動。        在主體管的外部是磁翻柱，①磁翻柱一半是白色,另一半是紅色是用塑料制成。②耐高溫是用陶瓷材料制成。磁翻柱軸之間的距離是10mm，隨著浮子的上下移動，浮子內永久磁體的束性磁場將翻柱推轉180°，從而改變它們的顏色，當浮子上升時，磁翻柱從白色變成紅色，當浮子下降時，它們又變?yōu)榘咨?，這意味著，在任何時間紅色或藍色磁翻柱始終代表著儲罐內的液位，而無需外加電源
