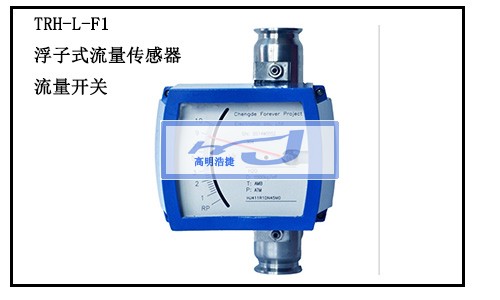

TRH-L-F1浮球式流量傳感器，經濟型流量計算儀器

直角型安裝方式金屬管浮子流量計典型結構，通常適用于口徑15-40mm以上儀表。錐管5和浮子4組成流量檢測元件。套管（圖3未表示）內有導桿3的延伸部分，通過磁鋼耦合等方式，將浮子的位移傳給套管外的轉換部分。轉換部分有就地指示和遠傳信號輸出兩大類型。除直角安裝方式結構外還有進出口中線與錐管同心的直通型結構，通常用于口徑小于10-15mm的儀表。

測量范圍：水（20℃）1-200000 l/h

空氣（20℃，0.1013MPa）0.03－4000m3/h

參見流量表，特殊流量可訂制

量程比：標準型10：1 特殊型20：1

精度 ]  ： 標準型1.5級 特殊型1.0級

壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa

特殊型： DN15－DN50 25MPa DN80-DN200 16MPa

夾套的壓力等級為1.6MPa

特殊型在選型和訂貨前應與工廠協商

壓力損失：7kPa-70kPa

介質溫度：標準型：－80℃-+200℃：PTFE：0℃－85℃

高溫型：最高可達400℃

介質粘度：DN15:<5mPa.s（F15.1-F15.3）

<30mPa.s（F15.4-F15.8）

DN25:<250mPFa.s

DN50-DN150:<300mPa.s

環境溫度：液晶型－30℃－+85℃

指針型－40℃－+120℃

連接形式：標準型：DIN2501標準法蘭

特殊型：由用戶指定的任意標準法蘭或螺紋

電纜接口：M20*1.5

供電電源：標準型：24VDC二線制4－20mA（10.8VDC－36VDC）

報警輸出：上限或下限瞬時流量報警，集電極開路輸出（最大100mA@30VDC內部阻抗100歐）

繼電器輸出（觸點容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）

脈沖輸出：累積脈沖輸出，最小間隔50毫秒

液晶顯示：瞬時流量顯示數值范圍：0－50000

累計流量顯示數值范圍：0－99999999（可帶小數點）

防護等級：IP65

防爆標志：本安型iaⅡCT5；隔爆型dⅡBT6
